Termostat TH143
Pro řízení elektrických topných patron
Termostat TH143 je teplotně závislý jednopólový spínač, pracující na principu nestejné tepelné dilatace dvou různých kovů. Teplotně citlivý element je stonek termostatu, tvořený mosaznou trubkou. Regulační knoflík pro nastavení požadované teploty média lze zaaretovat. Termostaty jsou vyráběny v přepínacím třísvorkovém provedení s ochrannou zemnící svorkou krytu. Termostat TH143 je určen pro střídavé napětí. Při montáži nesmí být stonek mechanicky namáhán a musí být uložen v jímce, aby mohl volně dilatovat.
Instalaci a zapojení termostatu do elektrického obvodu smí provádět jen osoba s kvalifikací dle vyhlášky č.50/1978 min.§6 nebo pracovník odborného servisu.
Teploměr kulatý stonkový

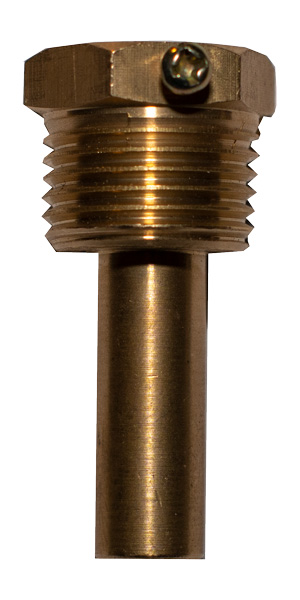

Teploměry topenářské jsou univerzálně použitelné přístroje k měření místních teplot především v topenářském prostředí a lehkém průmyslu. Teploměry je možno použít k měření v jakékoliv poloze. Hlavice teploměru může být umístěna do prostředí jednoduchého podle ČSN 33 0300 v rozmezí 0°C až + 120°C. Měřená hodnota nesmí překročit max. rozsah stupnice. Teploměry jsou automaticky vybaveny teploměrovou mosaznou jímkou se závitem G1/2“.
Elektrické topné těleso
Elektrická topná tělesa jsou určena pro přímý ohřev média (pitné vody nebo topné vody) v akumulačních zásobnících. Elektrické topné těleso se skládá ze tří topných větví tvaru U, upevněných v šestihranné hlavici, se závitem 6/4“. Tělesa a topná tělesa pro zásobníky jsou třífázová s krytím IP54. Variantně se vyrábí topná tělesa bez regulace, nebo se zabudovanou regulací (kompaktní provedení).
Varianty topných těles a jejich vhodné umístění
- Mosazné, případně mosazné elektrické topné patrony s povrchovou úpravou chrom jsou vhodné pro ocelové akumulační nádrže - zásobníky a ohřívače vody a nerezové akumulační nádrže pro pitnou vodu.
- Celonerezové elektrické topné patrony jsou určeny pro nerezové akumulační nádrže - zásobníky a ohřívače vody. U nerezového provedení máme možnost volby standard nebo chemicky leštěný povrch. Standardní provedení topnice (topné části) se vyznačuje matným povrchem, který hůře odolává usazování nečistot a vodního kamene. Chemicky leštěná topná tělesa mají topnice (topné části) vyleštěny do hladkého povrchu, čímž dochází k prodloužení životnosti tělesa a konstatní spotřeby el. energie v důsledku "nezarůstání topného tělesa".
- Netopná část elektrického topného tělesa / elektrické topné patrony (topnice) je 100mm z důvodu délky přípojného hrdla a izolace. V případě použití levnější varianty s 50mm netopné části topnice (standard výrobců topných patron) dochází k varu v nátrubku přípojného hrdla a může dojít k poškození topného tělesa, případně i zahoření izolace zásobníku - ohřívače vody.
- Bez regulace – nutno doplnit o provozní a havarijní termostat
Při nevhodném návrhu nebo kombinaci různorodého materiálu dochází ke vzniku galvanického článku, který je schopen v kombinaci s agresivním médiem zničit akumulační nádrž - zásobník, ohřívač vody. Dochází k možné důlkové korozi, degradaci svarového spoje, "rozežrání" komponentů jako jsou jímky, topná tělesa apod.
